建筑电气包含哪些？


建筑电气工程是指建筑的供电、用电工程，它通常包括外线工程、变配电工程、室内配线工程、动力与照明工程、防雷接地工程以及消防报警系统、安保系统、广播，电视，电话，楼宇自动化等弱电工程。

如何学好电气造价呢？

01

电气基础识图

动力与照明工程是现代电气工程中最基本的工程。

动力工程：主要指以电动机为动力的设备、装置及其启动器、控制柜（箱）及配电线路的安装。

照明工程：包括照明灯具、电扇、插座、配电箱及其配电线路的安装。

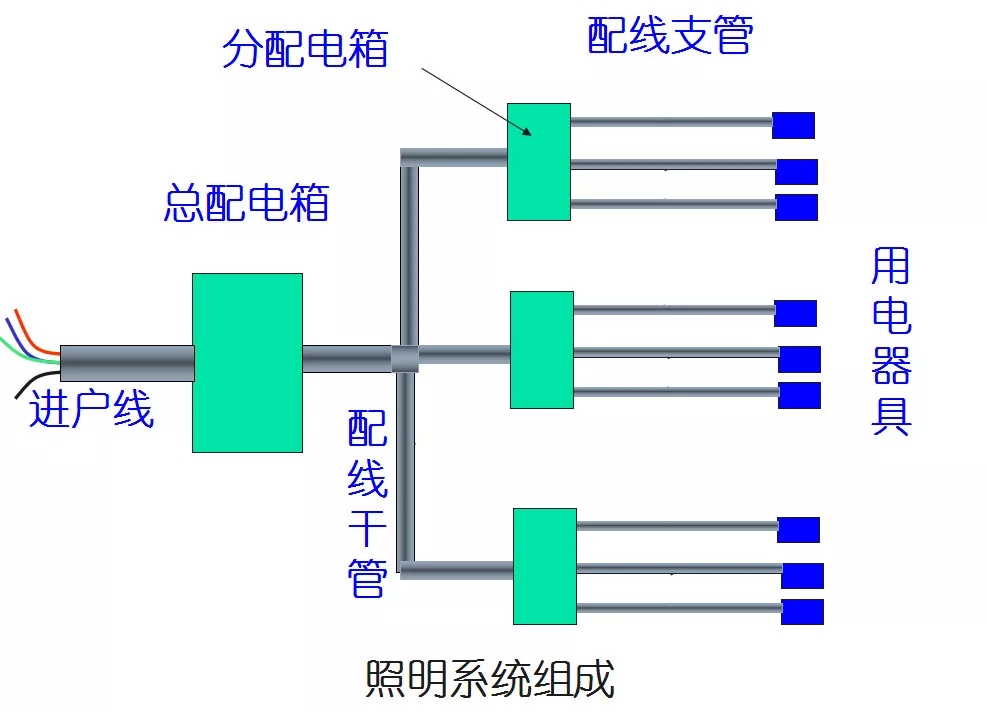

系统组成



常用代号表格

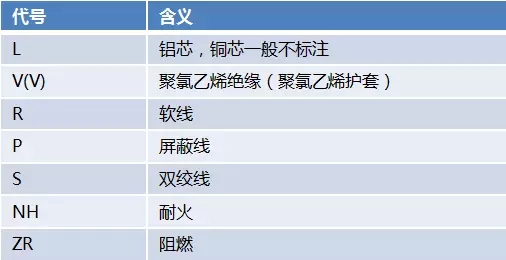

1、绝 缘 导 线 型 号 常 用 代 号



注意：

BV（BLV）-2.5：聚氯乙烯绝缘铜(铝）芯线，线径2.5mm2

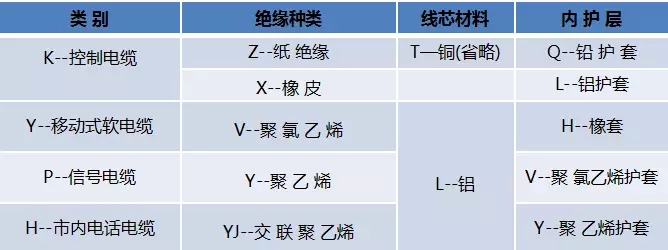

2、电 力 电 缆 型 号 常 用 代 号

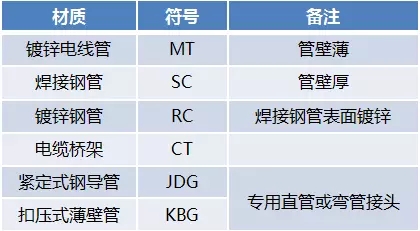

3、配管材质代号

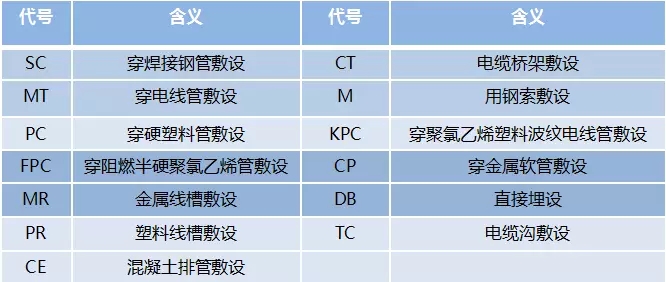

4、导线敷设方式标注

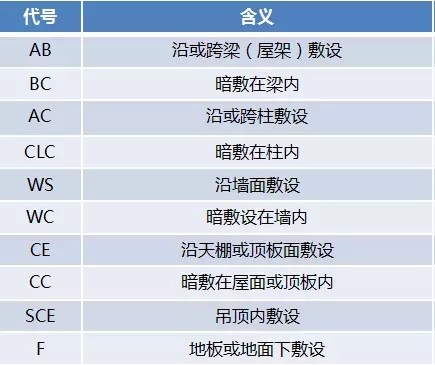

5、 配管敷设方式



02

工程量计算及示例图片

配电柜及配电箱

配电箱分安装方式及回路数执行定额：落地安装、明装、暗装（嵌入式安装）

1）在确定配电箱回路时，应以系统图表示的馈电回路为准，备用回路算回路数，但进线开关不算回路数；

2）落地安装配电箱安装不包含基础型钢制作安装的工作内容，应另行计算；主要材料为槽钢、角钢

3）嵌入式配电箱在现浇混凝土结构安装时，还应计算木套箱的工程量；

4）明装配电箱暗配管，还应计算一个接线箱的工程量。

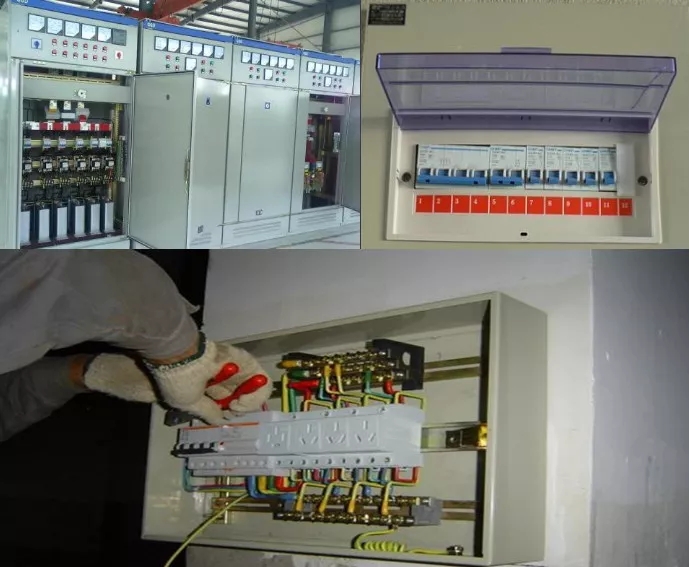

配电柜、配电箱示例图片

桥架、线槽

线槽、桥架按设计图示尺寸以长度计算。不扣除弯头、三通所占长度。

常用桥架有槽式电缆桥架、梯级式电缆桥架、托盘式电缆桥架和组合桥架等四大类。

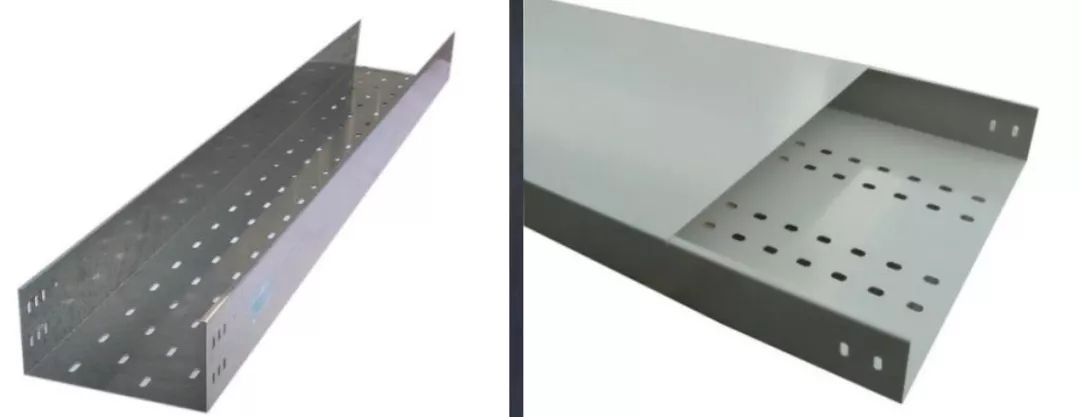

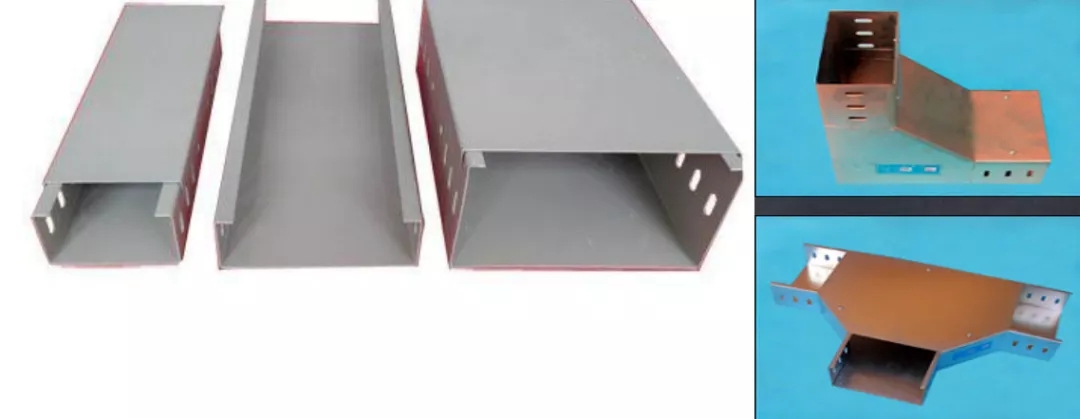

（1）槽式电缆桥架

 槽式电缆桥架是一种封闭型电缆桥架



（2）梯级式电缆桥架

具有重量轻、成本低、造型别致、安装方便、散热、透气性好等优点，它适用于一般直径较大的电缆敷设，特别适用于高、低压动力电缆的敷设。

（3）托盘式电缆桥架



（4）支架



电缆

按照功能和用途，电缆可以分为电力电缆、控制电缆等

在定额中分为了1KV以下、10KV以下

电力电缆是用来输送和分配大功率电能用的，是能量的传递控制电缆主要是控制作用，不是能量的传递

计算规则：

1）电缆敷设根据设计图示尺寸按不同的敷设方式以长度计算（含预留长度及附加长度）

长度=（水平长度+竖直长度+各种预留长度）*（1+2.5%）

2）电力电缆敷设定额均按三芯及（三芯连地）编制的，五芯电力电缆敷设定额乘以系数1.3，每增加一芯定额增加30%，单芯电力电缆敷设按同等截面电缆定额*0.67

例：电缆YJV-3*50+2*25

电缆为五芯，截面为50，套定额子目为：1KV电缆   电缆截面70mm2以内

定额子目为8-22*1.3

电缆终端头：两个

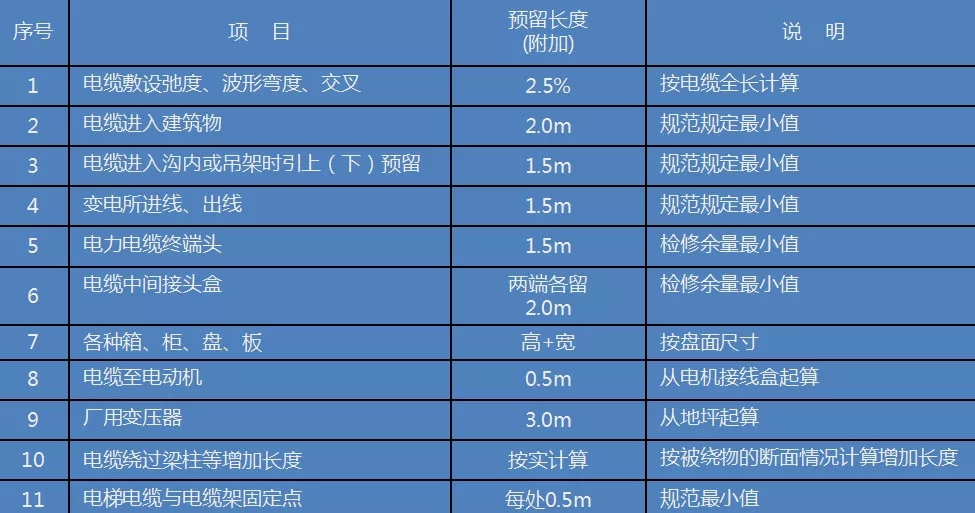

电缆敷设的附加长度

2）电缆端头：

电缆终端头及中间头制作安装：电力电缆和控制电缆均按一根电缆有两个终端头考虑，中间电缆头设计有图示的，按设计确定；设计没有规定的，按实际情况计算(或按平均250m一个中间头考虑)。

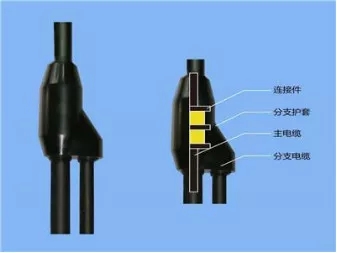

3）预分支电缆：分支线预先制造在主干线上预分支电缆敷设：不包括分支电缆头的制作安装，应单独计算。

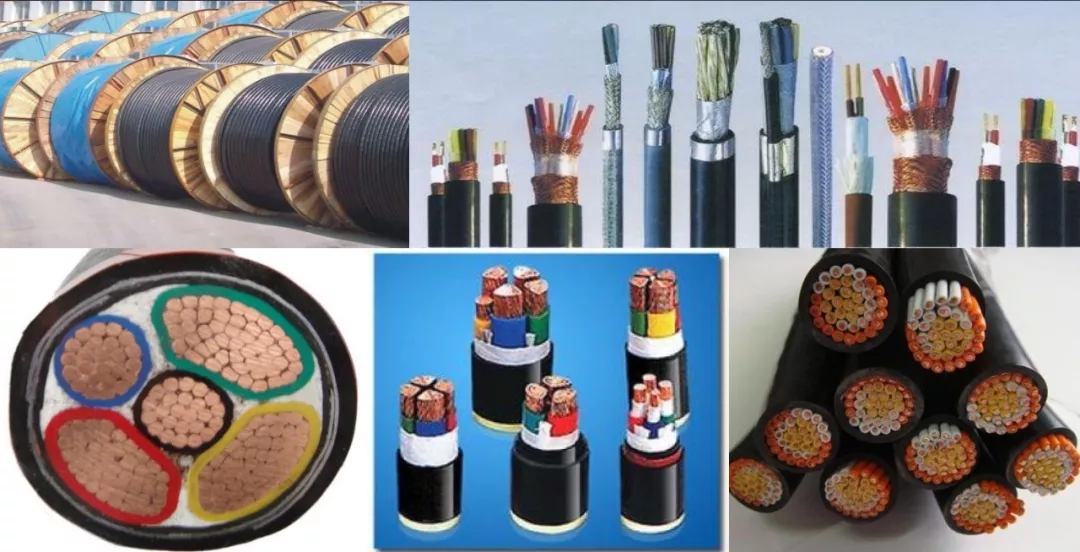

电力电缆及控制电缆

配管配线

1）照明线路按其敷设方式可以分为明敷设和暗敷设两种。

配管按照设计图示尺寸以长度计算，不扣除管路中间接线盒、灯头盒、开关盒、插座盒、接线箱所占长度

2）金属软管

金属软管一般用于电动机出口及吊顶上器具，如灯具等处

注意：若灯具安装中包含了金属软管安装，则此处不再单独计取。

3) 配线按设计图示尺寸以单线长度计算（含预留长度），增加的工程量按照附表执行。

管内（线槽）配线长度=（配管（线槽）长度+导线预留长度）×同截面导线根数

4) 灯具、明暗开关、插座、按钮等的预留线，已经分别综合在定额内。

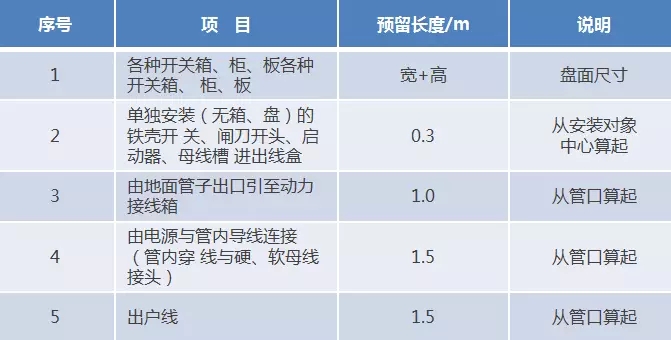

电线敷设的附加长度

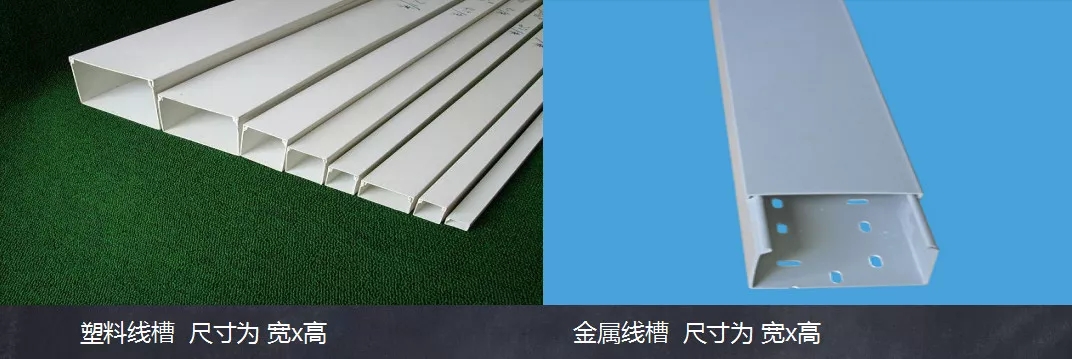

（1）、线槽

当导线的数量较多时，多用线槽配线。按材质分，线槽有金属线槽和塑料线槽。

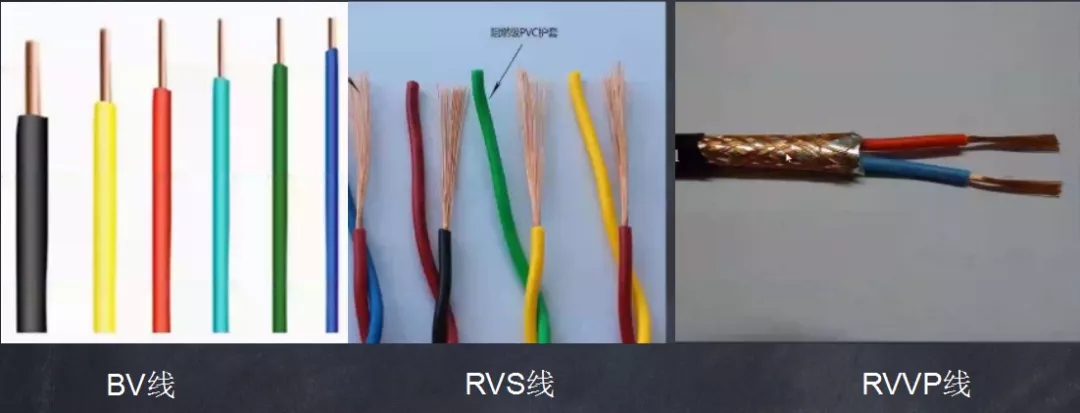

电线

照明开关、插座、风扇安装

1）风扇安装：包括吊风扇安装及排风扇安装

排风扇安装仅适用于单向排风扇，三相排风扇以及卫生间排气扇执行通风定额子目

2）焊压铜接线端子：一般情况下BV10mm2及以上的导线执行焊压铜接线端子子目

灯具

按照设计图示数量计算

吊顶上安装的灯具，均包括金属支架制作、安装，金属软管敷设及软管内穿线。

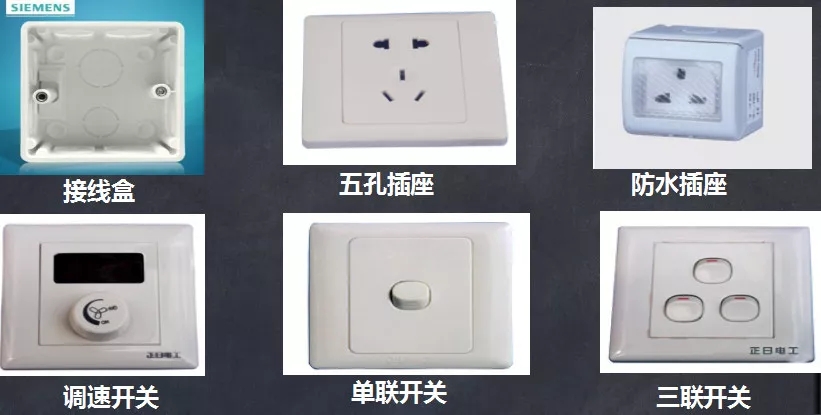

开关插座

防雷接地

1、防雷带的计算：

• 沿建筑物女儿墙敷设的避雷带

• 电梯机房顶的避雷带计算方法（平+立-与女儿墙避雷带连接的竖向避雷带）

• 敷设在屋顶内的避雷带两端要与女儿墙避雷带连接，竖向长度

• 均压环的计算




2、引下线的计算：

（建筑物女儿墙的高度+地下室高度+筏板基础厚度）*处数（建筑物钢筋做引下线定额中是按照两根钢筋编制的，如果要求四根，定额*2或是工程量*2）。

3、接地极：

• 基础钢筋做接地极以基础面积计入。

• 接地母线敷设分室内室外，室外接地母线定额中包括挖土方（上500mm，下400mm，高750mm，0.34m3/m，实际开挖量大于次数，多余的土方量套相应的土建定额）。

• 接地极、接地跨线。

弱电

弱电系统：

• 有线电视系统

• 通信网络系统

• 对讲系统

• 安保系统

• 火灾报警系统
