BIM技术十大应用
钢筋深化设计、建筑及装修、现场布置优化、基坑工程、安全防护工程、脚手架工程、模板建模工程、navisworks软件应用、revit与算量模型的互导应用、项目协同管理应用
▾
①
| 钢筋深化设计 |
▾

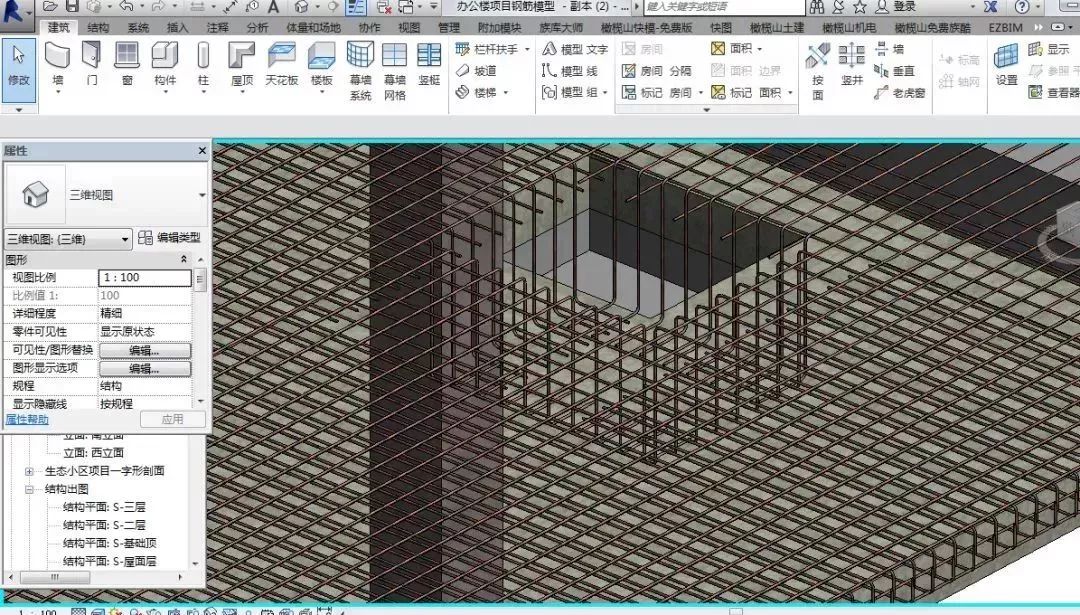

结合实际项目办公楼钢筋模型创建，包含钢筋图集解析、钢筋排布规则解读、钢筋模型创建，构件分阶段设置。也可通过钢筋三维模型的创建来解决钢筋节点的碰撞处理。
利用Revit集水坑，筏板变截面、人防门框异型墙、柱、异型梁、楼梯、女儿墙等构件钢筋的模型的创建。多种思路创建构件的方法，利用revit软件进行钢筋构件明细表分类设置，分阶段详细统计工程量。
②
| 建筑及装修 |
▾

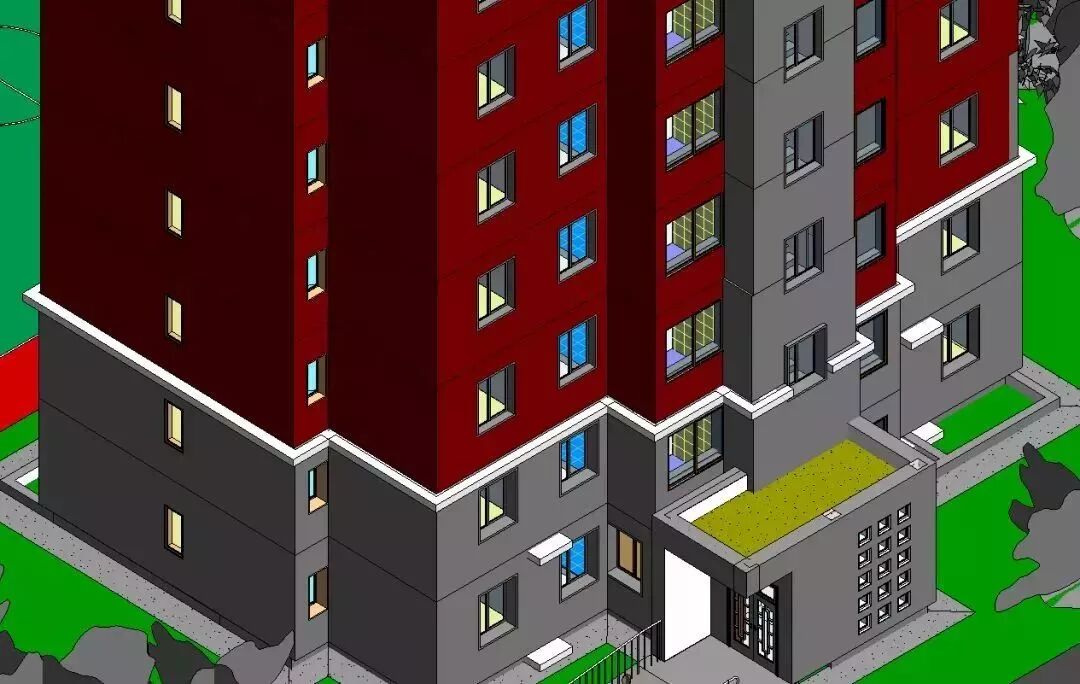

结合实际项目办公楼建筑样板创建、进行建筑和装修模型创建。
进行回填土，地面、墙面、屋面装饰层、楼梯装饰层、门窗、落地幕墙窗，栏杆、台阶散水，钢雨棚、吊顶等各类构件族创建参数设置，并将模型分阶段绘制，进行明细表精细统计。
③
| 现场布置优化 |
▾

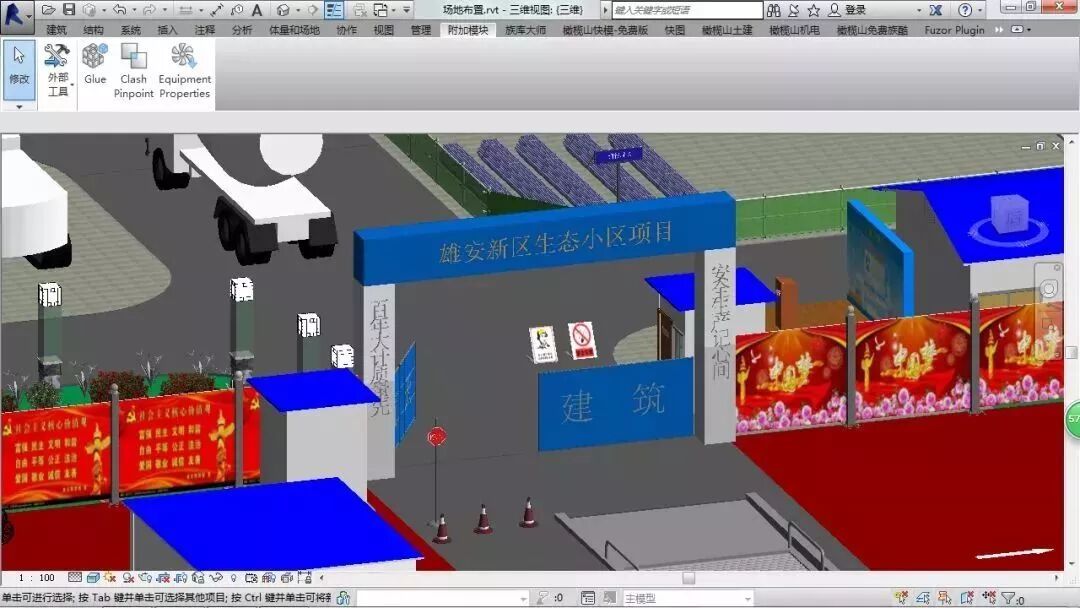

结合实际项目现场平面布置图，包含项目现场各类设施、构件的模型创建与布置。掌握场地模型创建及场地设计、布置要点，及场地布置中的技术、安全要求。
利用revit软件进行场地设计和建模的全流程操作。利用revit软件进行场地建模和navisworks软件漫游操作，配合项目投标标书制作，提高企业中标率。
④
| 基坑工程 |
▾

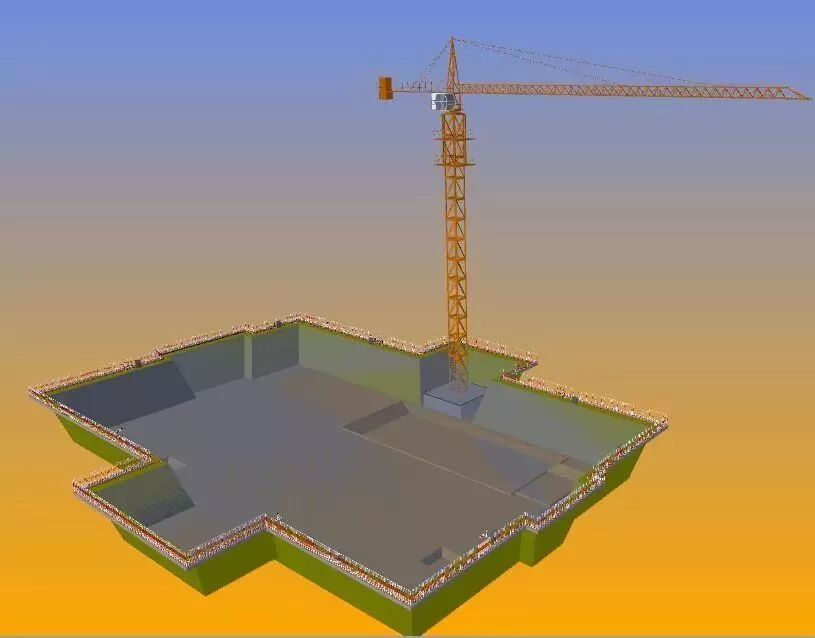

结合实际项目基坑开挖，护坡、临边防护，包含基坑各类构件的模型创建与布置，掌握基坑模型创建及护坡桩设计要点，及基坑临边防护的技术、安全要求。
利用revit软件进行基坑建模，和场地布置协同建模，链接应用的全流程操作。利用revit软件进行基坑建模和navisworks软件漫游操作，配合项目投标标书制作，协助基坑三维技术交底，工程量统计。
⑤
| 安全防护工程 |
▾

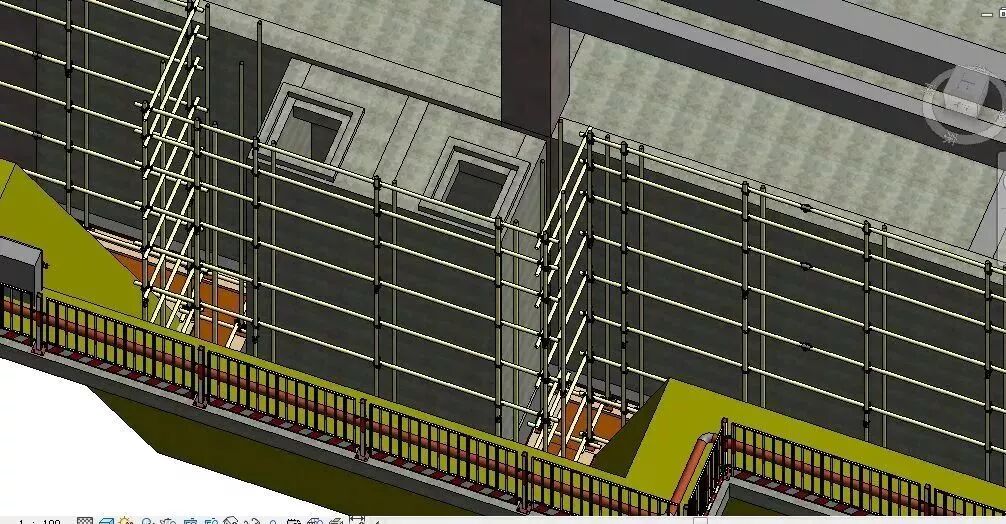

结合施工方案进行安全防护构件族创建、安全模型搭设，包含安全通道，结构临边防护栏杆，洞口防护，电梯井道防护，楼梯临边防护，等构件族的创建和模型创建布置，构件创建阶段设置，分类明细表设置，掌握安全模型创建方法及搭设施工方案要求，及安全防护材料的精细化统计管理。
利用Revit进行安全防护建模。利用revit软件进行安全防护材料实际工程量统计，精确控制安全周转材料，降低项目成本。
⑥
| 脚手架工程 |
▾
落地双排脚手架
结合实际项目脚手架构件族创建、地下室外墙落地双排脚手架搭设，包含垫板、立杆、横杆、脚手板、密目网、水平安全网、踢脚板、连墙杆等脚手架构件的模型创建与布置，掌握落地双排脚手架模型创建方法及搭设施工方案要求，及脚手架材料的精细化统计管理。
利用脚手架施工方案和规范，针对脚手架各种构件搭设要求掌握Revit软件创建脚手架模型的方法技巧，达到BIM精细化项目管理的目的。
悬挑双排脚手架

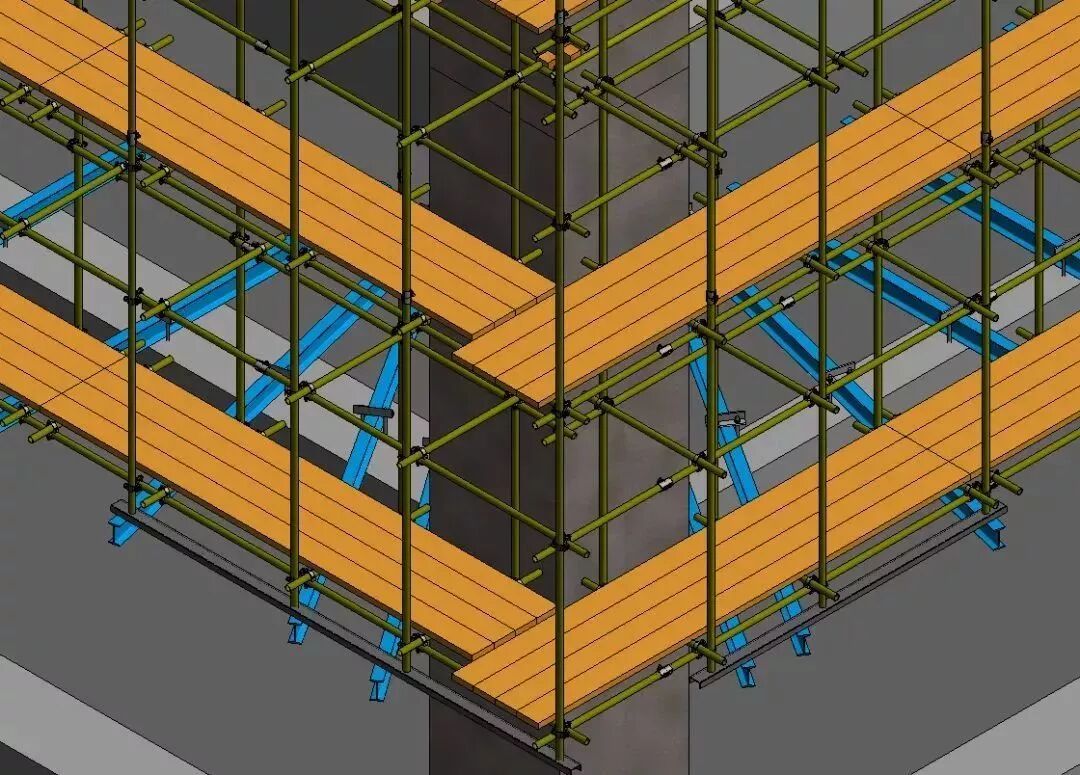

结合施工方案进行悬挑脚手架构件族创建、脚手架模型搭设，包含工字钢、预埋钢筋、角钢、垫板、卸荷钢丝绳、立杆、横杆、脚手板、密目网、水平安全网、踢脚板、连墙杆、抱柱连接、卸料平台等构件族的创建和模型创建布置。掌握悬挑脚手架模型创建方法及搭设施工方案要求，及脚手架材料的精细化统计管理。
⑦
| 模板建模工程 |
▾
结合实际项目模板构件族创建，墙体、框架柱、楼板模板支设进行讲解，包含模板、支撑系统各类构件的模型创建与布置。
利用revit软件进行模板建模和模板材料分段统计用量。利用revit软件进行模板材料实际工程量统计，精确控制周转材料，降低项目成本。
⑧
| navisworks软件应用 |
▾

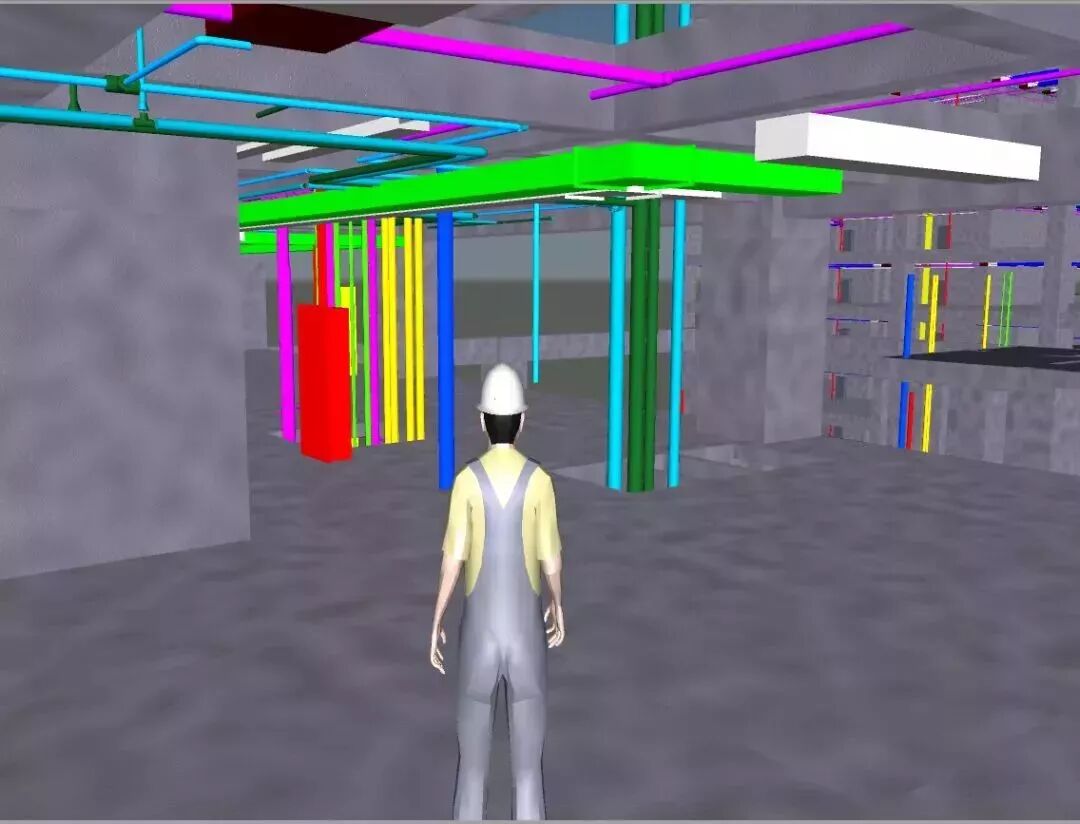

结合实际项目模型，利用navisworks软件的基本功能操作方法，再以实际项目办公楼场地、基坑、建筑、结构、机电各专业实际模型，进行整合应用，进行动画浏览、剖切面应用，动画录制；进行4D施工精细化模拟；进行碰撞检查，问题列表导出。
利用navisworks软件进行构件净空和尺寸测量等操作，可以掌握项目实际BIM应用navisworks软件综合操作的方法，拓展思路。
⑨
| revit与算量模型的互导应用 |
▾
结合revit结构、建筑模型，利用revit模型导出GFC文件操作，再新建土建算量文件，把GFC文件导入进去，利用软件调整每层混泥土强度等级处理、各层构件清单和定额子目的套用，最后进行工程数据导出。
解决BIM模型与算量应用的瓶颈问题，做到利用BIM模型算量，控制项目实际成本的目的。
⑩
| 项目协同管理应用 |
▾
BIM项目协同管理平台可以了解到项目参建各方人员分组，权限分配，项目创建，模型上传，模型本地下载。
利用模型为载体进行对话，截图，图片上传等，进行质量、安全、技术等管理；利用资料管理功能进行检查表单填写，利用平台生成二维码进行物料跟踪管理；利用平台进行进度管理等实操讲解。
注重落地应用，建筑施工精细化建模实操，熟练贯穿模型在施工项目中的运用及管理技术。

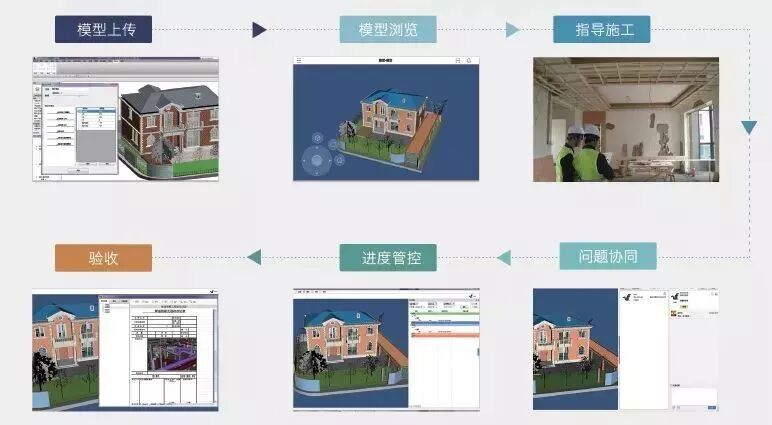

（模型上传 → 模型浏览 → 指导施工 → 问题协同 → 进度管控 → 验收）。
| 总结 |
▾
从整体建模，到细部应用；从质量检验到进度跟踪；从工程量统计，到算量完成；BIM技术在工程建设的各个阶段都有广阔的运用空间。
BIM的可视化，使得工程建设更加直观，避免返工；BIM的精细化，使得项目成本得以精确控制。所以，BIM技术是工程建设项目管理的高效工具。
BIM时代缺少的是能够熟练运用BIM技术，为项目增值的复合型人才。
