今天一起来看一下板钢筋计算和对量及要点分析的详细图解内容。

板钢筋的计算和对量

1.楼板钢筋计算

楼板钢筋主要分为：

1、受力筋 （底筋、面筋）2、支座负筋

3、分布筋  4、温度筋

5、附加钢筋 （角部附加放射筋、洞口附加钢筋）

6、措施钢筋（撑脚钢筋、板垫筋）。

2、温度钢筋计算

依据 GB50010-2002 中 10.1.9 ，在温度收缩应力较大的现浇板区域内，钢筋间距宜取为 150~200MM，并应在板的未配筋表面布置温度收缩钢筋。

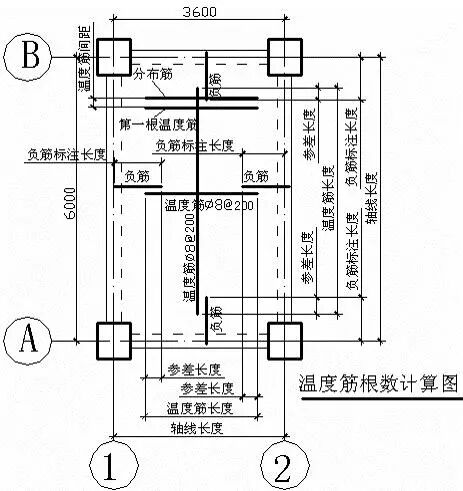

板温度筋计算

温度筋长度计算：长度=轴线长度-负筋标注长度*2+搭接长度*2（150）

温度筋根数计算：根数=（净跨长度-负筋标注长）/温度筋间距-1

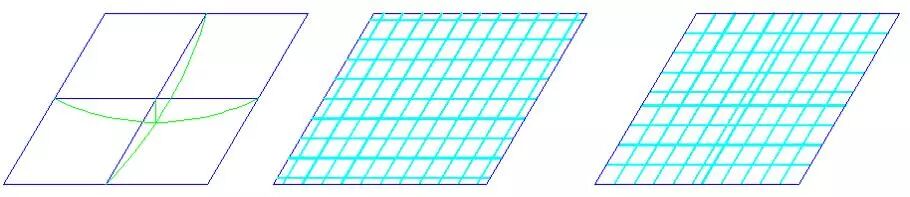

板锅底状变形与最佳配筋

（1）图左：板在竖向荷载作用下的锅底状变形

（2）图中：1/2起步布置不符合变形法则

（3）图右：中间加密才是好钢用在刀刃上，与变形吻合

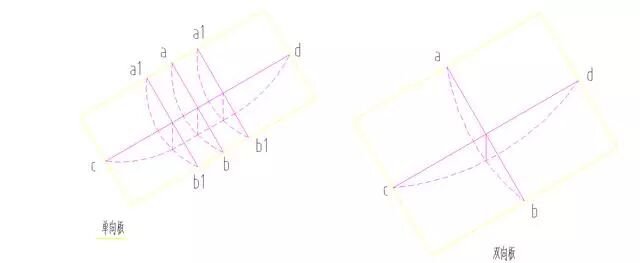

单向板与双向板的变形比较

楼盖体系的特征和作用楼盖相当于水平隔板，它不仅聚集和传递惯性力到各个竖向抗侧力子结构，而且要使这些子结构能协同承受地震作用。楼盖的刚度可保证建筑物的整体性能和水平力的有效传递。

下列部位须配置双层双向板钢筋

（1）顶层板

（2）地下室顶板

（3）转换层

（4）平面复杂的楼层

（5）开洞过大的楼层。

（6）房屋的外角。

（7）管线密集的楼板。

（8）其它

质量触目惊心，板负筋形同虚设！

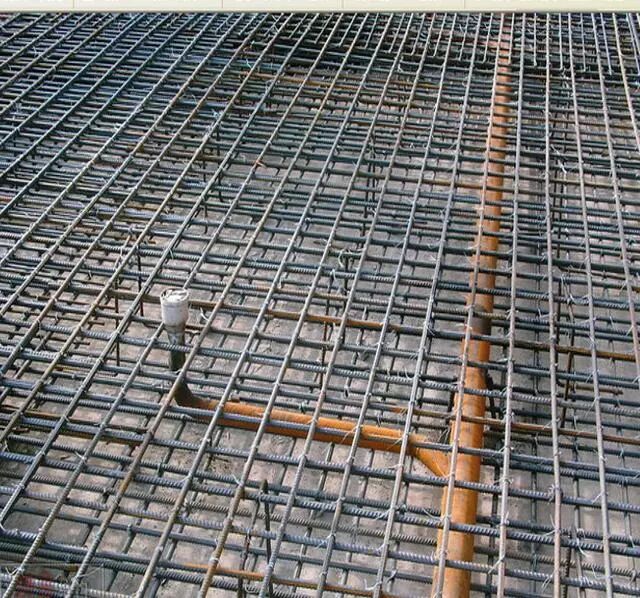

双层双向钢筋刚性好！

3、板受力筋计算

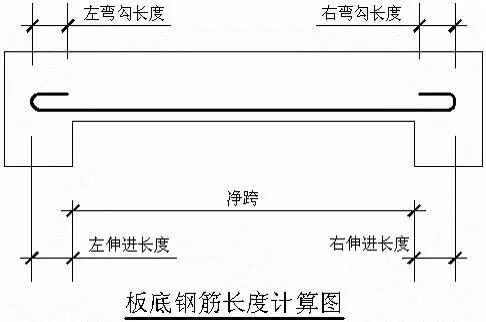

板底钢筋的长度计算

长度=净跨+伸进长度*2+弯勾6.25d *2

简支板或连续板下部纵向受力钢筋伸入支座的锚固长度不应小于5d，d为下部纵向受力钢筋的直径。当连续板内温度、收缩应力较大时，伸入支座的锚固长度宜适当增加。

板底钢筋的支座－伸进长度其它情况

伸进长度＝max（≥12d且≥梁（或墙）宽/2 ）

伸进长度≥La（锚固长度）

伸进长度＝过墙（或梁）中线＋5d伸进长度＝梁（或墙）宽－保护层伸进长度＝到墙（或梁）的中线

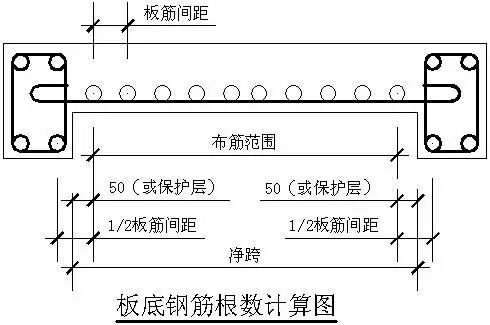

板底钢筋根数计算

第一根钢筋距梁或墙边50mm

第一根钢筋距梁或墙边一个保护层

第一根钢筋距梁角筋为1/2板筋间距

4、板负筋计算

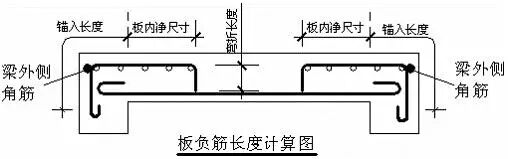

板负筋长度的计算

伸到或超过梁中线加弯钩，总锚长达到la .至支座中线能满足>=0.4la时即可弯折，不必伸至对边再弯。支座是砼墙时不必弯折。负筋是一级钢不必做弯钩。

负筋长度＝锚入长度+弯勾＋板内净尺寸＋弯折长度

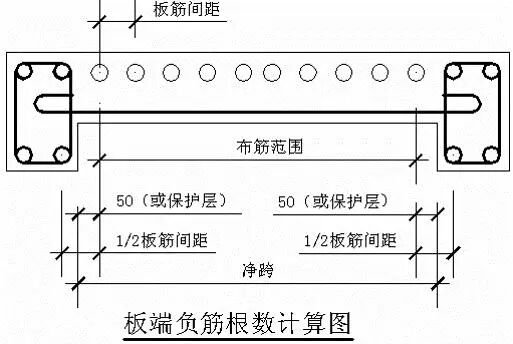

板负筋的根数计算

第一根钢筋距梁或墙边50mm

第一根钢筋距梁或墙边一个保护层

第一根钢筋距梁角筋为1/2板筋间距

5、分布筋计算端支座负筋的分布筋长度计算

方式一：分布筋和负筋搭接150mm

方式二：分布筋长度＝轴线长度

方式三：分布筋长度＝按照负筋布置范围计算

端支座负筋的分布筋根数计算

方式一：分布筋根数＝负筋板内净长÷分布筋间距

方式二：分布筋根数＝负筋板内净长÷分布筋间距＋1

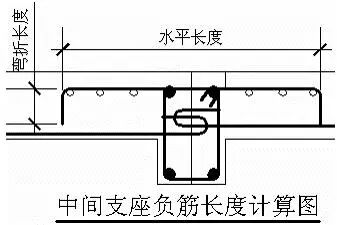

中间支座负筋长度计算

中间支座负筋长度＝水平长度＋弯折长度*2

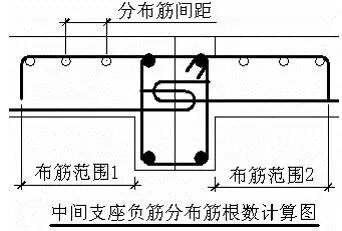

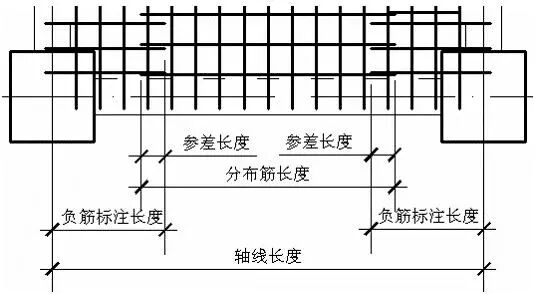

中间支座负筋的分布筋计算

长度=轴线（净跨）长度-负筋标注长度*2+搭接长度*2+弯勾*2

根数＝布筋范围1/间距（向上取整）+布筋范围2/间距（向上取整）

根数＝布筋范围1/间距（向上取整）+布筋范围2/间距（向上取整）+1

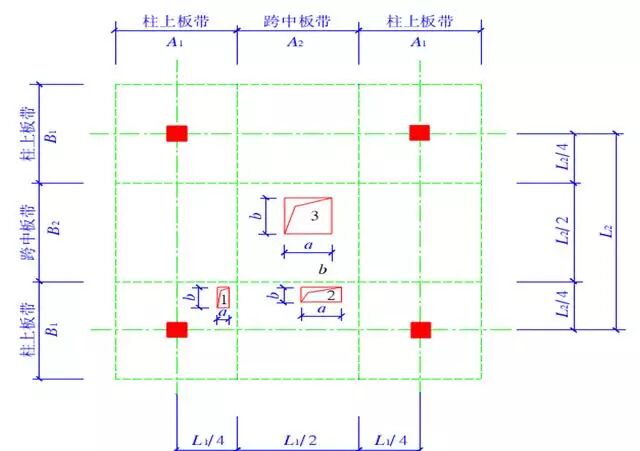

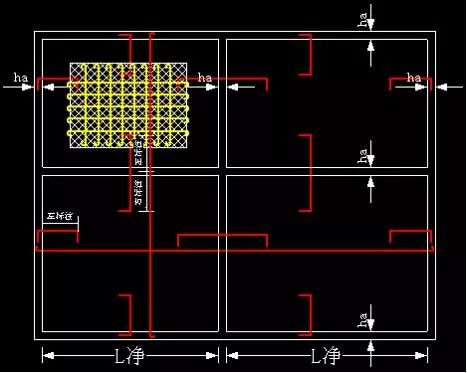

6、板带钢筋的计算

板带钢筋算法

（1）柱上板带上部、下部纵筋伸入支座LA；

（2）跨中板带上部纵筋伸入支座LA，下部纵筋伸入支座MAX（HA/2，12D）；

（3）柱上板带受力筋根数=板宽/间距+1；

（4）跨中板带受力筋根数=板宽/间距-1.

（5）柱上板带暗梁箍筋加密区长度为L/4.

（6）无柱帽板带的板底钢筋宜在距柱面2LAE外搭接且有垂直于板面的弯折。
