很多做电气造价的朋友，会经常和电气设计师打交道，经常因为一些图纸上器件数量和长度的问题而讨论的焦头烂额。所以设计、施工、造价其实是互为唇齿，相辅相成，很多造价同行因为电气图纸内容多，涉及知识点杂乱，所以在做造价的过程中摸不着头绪，不知从何下手，图纸看不透，导致线路分析不正确.....
看来懂电气设计也是很有必要的，不懂原理 如何分析线路？
电气图纸的看图与识图
1、设计说明
设计说明中的建筑面积和建筑高度确定所做预算是几类工程；建筑高度确定超高费的级别。能够明确建筑物的各项指标及功能性质。
2、图例表确定箱体、灯具、开关、插座等型号和安装高度。
3、系统图反映供电系统从哪来到哪去的整个脉络；平面图反映各种构件的具体位置和管线的布置长度

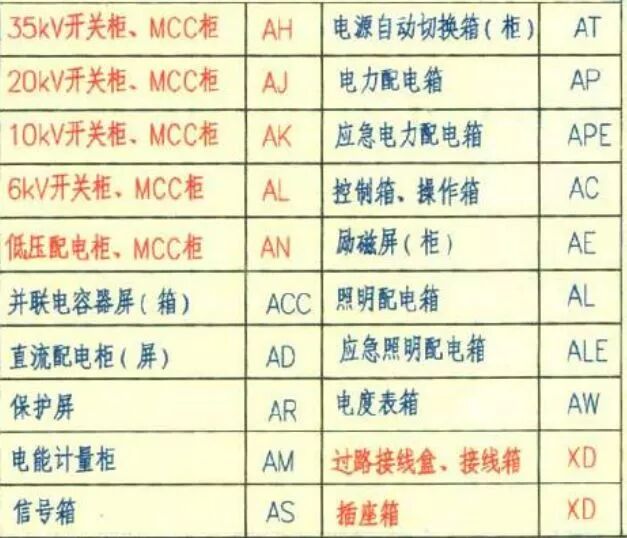

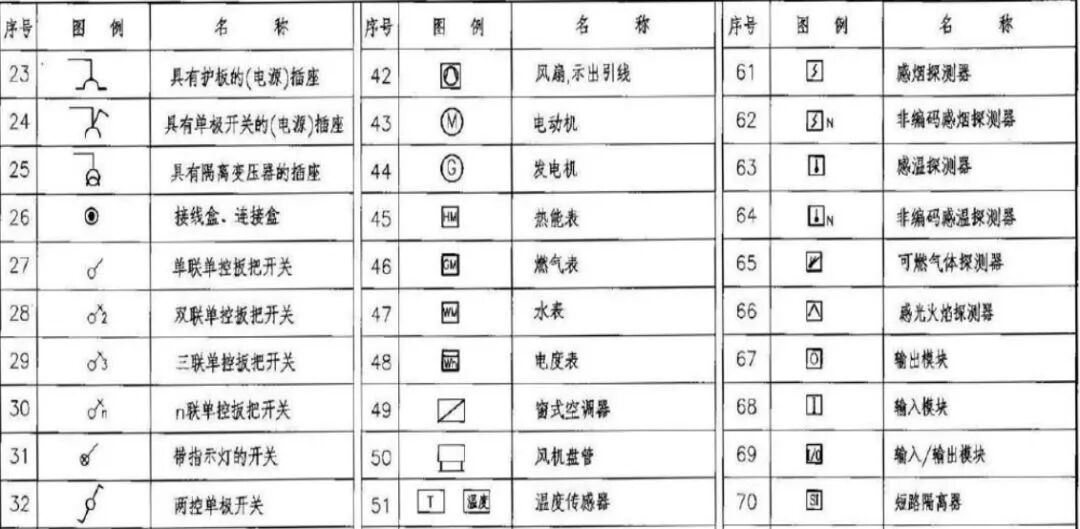

常用文字及图形符号

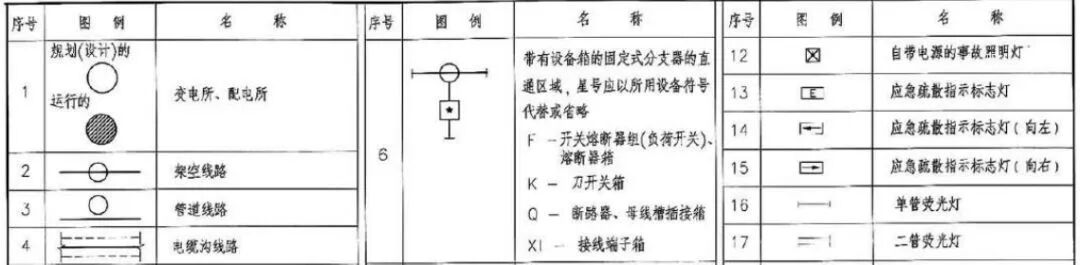

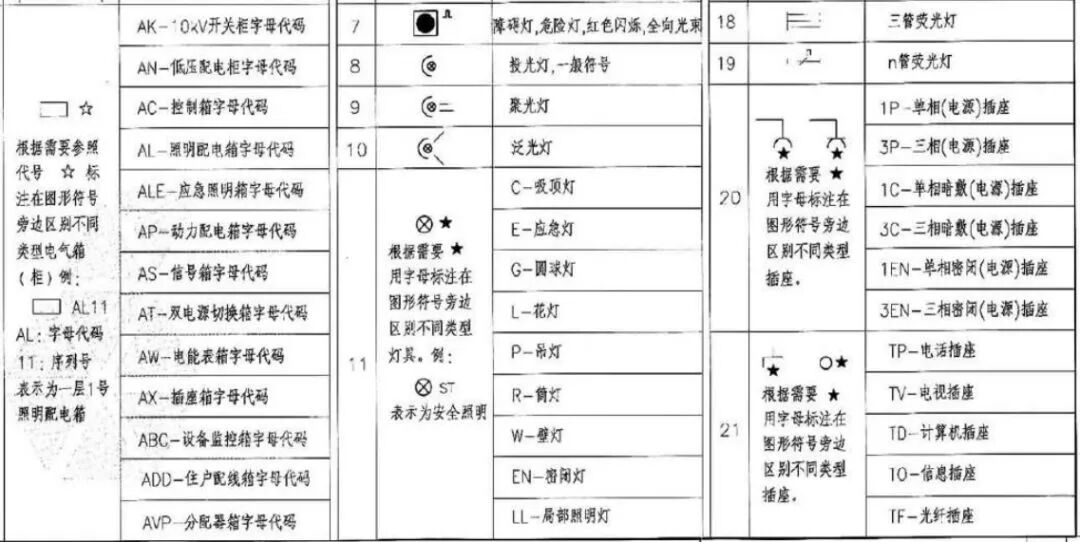

1、强电图例

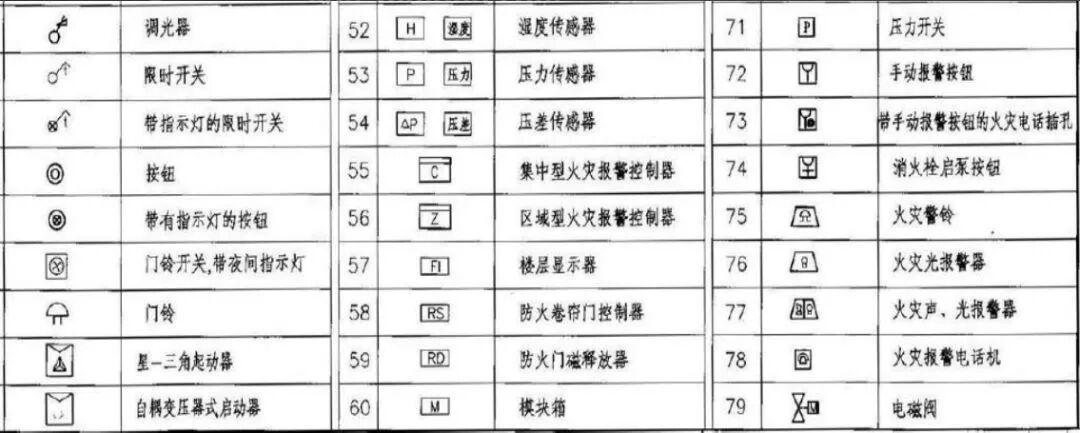

2、弱电图例

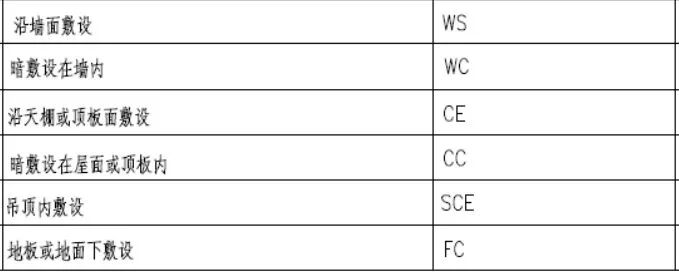

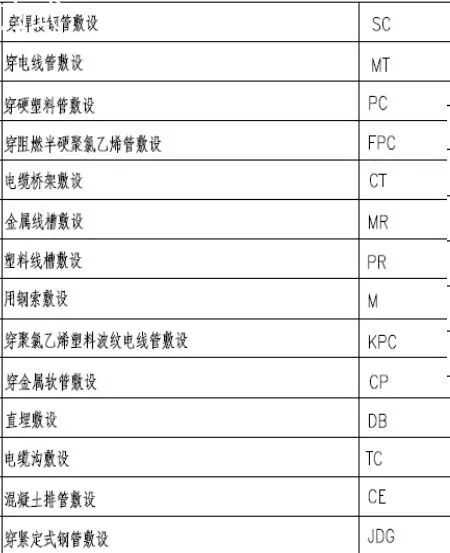

3、线缆敷设
线缆选择及计算
电缆的计算：
A.按配电箱的回路计算，从图纸中量取平面长度和按标高计算垂直长度。
SC70：平+立（CC敷设立管长度=层高-配电箱安装高度-配电箱高;FC敷设立管长度=配电箱安装高度）
YJV-4*50+E25：预留+桥架内敷设长度+管内敷设长度+预留
以此类推计算其他N2N3N4回路，最后把管和电缆做个小计，其中电缆小计后各回路之和后*2.5%。
B.定额中电缆敷设是按3芯和四芯编制的，4芯不乘以系数；五芯的要乘以1.3，六芯的乘以1.6。
C.电缆头的计算（五芯、六芯。。。乘以系数）：①按同规格型号的电缆每回路两个电缆头计算，电缆头个数=回路数*2；②按最大电缆芯径套定额。
D.电缆沟的计算（1~2根电缆上600mm，下400mm,深900mm，0.45m3/m;每增一根，宽度增加170mm，土方增加0.153m3/m）
E.电缆保护管：≤DN100套配管定额，止水钢板定额（直埋电缆引入管防火钢板制作安装），管的除锈刷油。
线缆选型：
A.高层住宅建筑中明敷的线缆应选用低烟、低毒的阻燃类线缆。
B.建筑高度为100m或35层及以上应用矿物绝缘电缆
C.建筑高度为50m～100m且19层～34层的一类高层住宅建筑，用于消防设施的供电干线应采用阻燃耐火线缆.
D.10层～18层的二类高层住宅建筑，用于消防设施的供电干线应采用阻燃耐火类线缆。
E.19层及以上的一类高层住宅建筑，公共疏散通道的应急照明应采用低烟无卤阻燃的线缆。
F.10层～18层的二类高层住宅建筑，公共疏散通道的应急照明宜采用低烟无卤阻燃的线缆。
G.建筑面积大于60m2的住户，进户线不应小于10mm2，照明插座回路不应小于2.5mm2。
中性导体和保护导体截面的选择
配管配线
1.住宅建筑套内配电线路布线可采用金属导管或塑料导管。暗敷的金属导管管壁厚度不应小于1.5mm，暗敷的塑料导管管壁厚度不应小于2.0mm。
2.敷设在钢筋混凝土现浇楼板内的线缆保护导管最大外径不应大于楼板厚度的1/3，敷设在垫层的线缆保护导管最大外径不应大于垫层厚度的1/2。
3.线缆保护导管暗敷时，外护层厚度不应小于15mm;消防设备线缆保护导管暗敷时外护层厚度不应小于30mm。
4.当电源线缆导管与采暖热水管同层敷设时，电源线缆导管宜敷设在采暖热水管的下面，并不应与采暖热水管平行敷设。电源线缆与采暖热水管相交处不应有接头。
5.与卫生间无关的线缆导管不得进人和穿过卫生间。卫生间的线缆导管不应敷设在0、1区内，并不宜敷设在2区内。
6.电气竖井：
A.无铠装的电缆在住宅建筑内明敷时，水平敷设至地面的距离不宜小于2.5m;垂直敷设至地面的距离不宜小于1.8m。除明敷在电气专用房间外，当不能满足要求时，应采取防止机械损伤的措施。
B.当穿管管径不大于电气竖井壁厚的1/3时，线缆可穿导管暗敷设于电气竖井壁内。
C.当电能表箱设于电气竖井内时，电气竖井内电源线缆宜采用导管、金属线槽等封闭式布线方式。
D.电气竖井的净宽度不宜小于0.8m。
E.电气竖井内应急电源和非应急电源的电气线路之间应保持不小于0.3m的距离或采取隔离措施。
F.强电和弱电线缆宜分别设置竖井。当受条件限制需合用时，强电和弱电线缆应分别布置在竖井两侧或采取隔离措施。
G.电气竖井内应设电气照明及至少一个单相三孔电源插座，电源插座距地宜为O.5m～1.Om。
H.电气竖井内应敷设接地干线和接地端子
计算方式：
1、管线计算和电缆一样，按配电箱的回路分别计算
例如AL箱（配电箱到灯具、开关、插座等电器，导线只预留配电线一端），AL箱→WL1回路。
PC20：平+立（CC敷设立管长度=层高-配电箱安装高度-配电箱高;FC敷设立管长度=配电箱安装高度）
BV-2.5：（预留+管长度）*根数
穿线管分钢管（丝接、焊接）、塑料管（插接、黏接），KBG（压扣式连接）、JDG（套接紧定式）管等，分明配和暗配。
2、焊管的内外刷油
3、导线的各种预留长度
4、只布管仅穿铁丝不穿线的情况
5、执行管内穿线定额时，不穿引线，R*0.8，扣减全部钢丝辅材。
6、灯具、开关、插座、按钮等的预留线含在相应的定额中，不另行计算。
7、刨沟槽的计算。
8、图纸计算回路方法：量取一段后，铅笔做记号！
9、关于焊（压）接线端子、端子板外部接线定额：
①焊（压）接线端子定额适用于导线焊（压）接线端子，铜接线端子定额也适用于铜铝过渡端子。电缆不适用于本定额，因控制电缆及电力电缆终端头制作安装定额中已包括压接线端子和接线。
②端子板外部接线定额中，有端子定额已包括焊（压）端子工作内容，适用于软线和多股线；无端子定额适用于独股硬线。
10、导线在中间接线盒作中间连接或分支连接时，由于管内穿线项目已经综合考虑了“接焊包头”，因而不得另套基价项目；但导线如为多股铝导线或截面超过2.5mm2的多股铜芯线，导线的中间连接和分支连接采用终端接线端子时，则应以“10个”为单位，套用相应的焊铜接线端子或压铝接线端子项目。
室外电气
室外布线：
A.当沿同一路径敷设的室外电缆小于或等于6根时，宜采用铠装电缆直接埋地敷设。
B.当沿同一路径敷设的室外电缆为7根～12根时，宜采用电缆排管敷设方式。
C.当沿同一路径敷设的室外电缆数量为13根～18根时，宜采用电缆沟敷设方式。
D.电缆与住宅建筑平行敷设时，电缆应埋设在住宅建筑的散水坡外。电缆进出住宅建筑时，应避开人行出人口处，所穿保护管应在住宅建筑散水坡外，且距离不应小于200mm，管口应实施阻水堵塞，并宜在距住宅建筑外墙3m～5m处设电缆井。

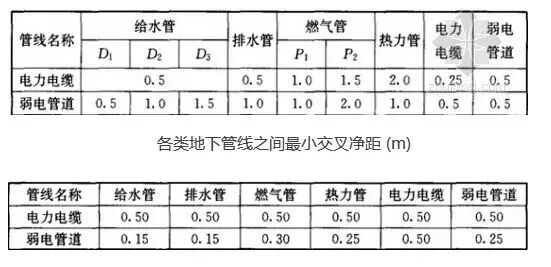

E.各类地下管线之间的最小水平和交叉净距。
计算方式：
电缆敷设方式：直埋、电缆沟、电缆隧道等
1）直埋电缆必须是铠装的，铺砂盖砖
2）电缆沟中挖沟槽土方量的计算；砌砖或是现浇混凝土的计算；沟盖板的计算；电缆支架的计算；回填土的计算；
3）电缆沟中电缆井的计算。
4）电缆长度的计算：配电室至各栋楼电缆回路逐个计算。
L=（水平敷设长度+垂直敷设长度+预留长度）*1.025
注：L：电缆敷设工程量。
